FLEXTRAC
Frecuencia propia entre 5 y 10 Hz.
DESCRIPCIÓN
El silemblock FLEXTRAC está formado por un anillo de caucho adherido a dos armaduras metálicas troncocónicas.
- Silemblocks especialmente diseñados para trabajar a TRACCIÓN.
- Armadura interior con taladro roscado.
- Armadura exterior cilíndrica.
- Limitación del desplazamiento axial y radial con efecto tope progresivo.
- Base de apoyo con dos taladros pasantes para fijar al techo.
- Gran elasticidad radial.
- Fabricado con un caucho especial antivibratorio resistente a los aceites y combustibles.
FUNCIONAMIENTO
- Elasticidad radial superior a la elasticidad axial
- El elastómero trabaja a compresión y cizallamiento encajonado limitando los desplazamientos tanto en dirección axial como radial con tope progresivo en caso de sobrecargas.
- Fijación a ambos lados del silemblock.
- Protección exterior metálica del caucho contra productos químicos, intemperie, luz solar.
- Posibilidad de elegir 3 durezas, con diferentes cargas para máquinas con el centro de gravedad desplazado del centro geométrico.
APLICACIONES
Para soporte antivibratorio de cualquier máquina que vaya colgada, como por ejemplo equipos de refrigeración, ventiladores, motores, altavoces, techos acústicos, etc.
Soporte antivibratorio de guías de ascensores montado preferiblemente con 2 o 3 mm. de pre-tracción.
CARACTERISTICAS TÉCNICAS Y DIMENSIONALES

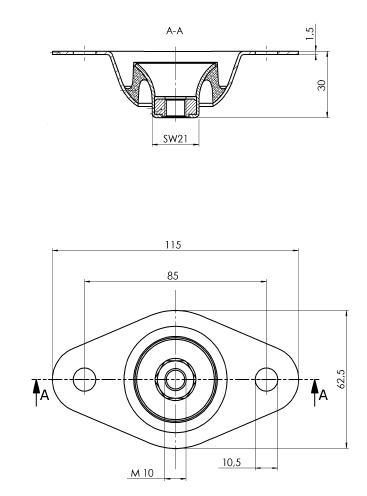

Referencia | C mm | M mm | H mm | Carga Kg | Flecha mm | Frecuencia Axial Hz | Frecuencia Radial Hz |
941382-40 | 85 | M10 | 30 | 26 | 2,8 | 9,5 | 4,9 |
941382-55 | 85 | M10 | 30 | 50 | 3 | 9 | 4,8 |
941382-65 | 85 | M10 | 30 | 72 | 3 | 9,1 | 5,1 |
Para descargar la ficha técnica del Flextrac pinche en Catálogo de Silemblock Flextrac.
Catálogo de Silemblock Flextrac (124 KB)

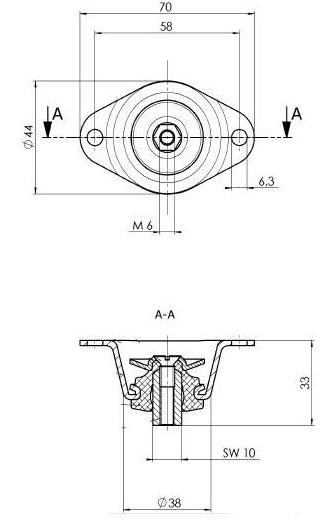

Referencia | C mm | M mm | H mm | Carga Kg | Flecha mm | Frecuencia Axial Hz | Frecuencia Radial Hz |
941381-40 | 58 | M6 | 33 | 10 | 4,2 | 7,7 | 8,2 |
941381-55 | 58 | M6 | 33 | 17 | 3,7 | 8,3 | 7,5 |
941381-65 | 58 | M6 | 33 | 21 | 3 | 9,2 | 7,8 |
